DOWNLOAD DEL PROGRAMMA – LE VERSIONI

Il programma si scarica liberamente dal sito http//earth.google.com , si installa facilmente sul computer e non necessità di alcuna registrazione ( versione base).
Il programma opera in streaming di dati di immagini e richiede quindi una connessione internet ottimale con banda larga .
Il programma opera comunque anche con una connessione Internet base però le operazioni di apertura di nuove immagini , di spostamento e di attivazione di livelli di zoom differenti sono molto più lente.
All’ interno del programma è poi possibile visualizzare una completa ed esauriente Guida di utilizzo del programma.
E’ poi possibile attivare la versione Google Earth Plus che permette tra l’altro di potersi interfacciarsi con strumenti Gps portatili ( Garmin e Magellan ) e poter quindi visualizzare e georeferenziare sulle mappe i dati scaricati dagli strumenti.

La versione Google Earth Pro dispone di ulteriori funzionalità tra cui una migliore qualità in fase di stampa e la possibilità di importazione di dati GIS

LA BARRA DEI COMANDI – L’INTERFACCIA UTENTE - LA VISUALIZZAZIONE 3D

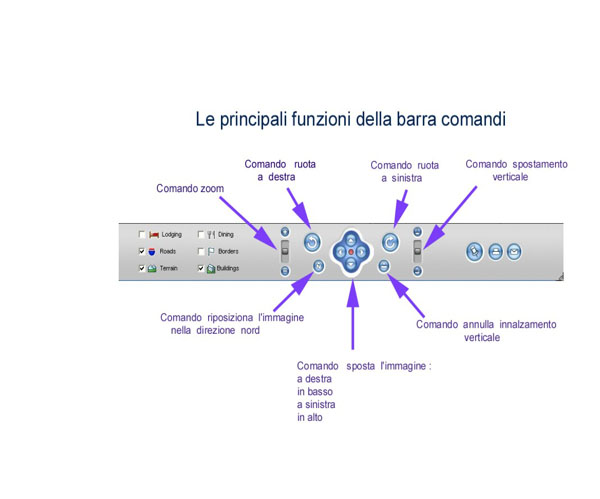

LA BARRA DEI COMANDI

L’ utente dispone di una serie completa di comandi per poter navigare sulle mappe in download di Google Earth : al centro della barra comandi infatti è presente una serie di comandi per zoomare, spostarsi sulla mappa , girare la mappa , ed innalzarsi rispetto all’ orizzonte per una visualizzazione 3D :

L’ INTERFACCIA UTENTE

L’utente ha a disposizione il menù file, il menù edit , il menu view ( con la possibilità tra l’altro di visualizzare il reticolo di coordinate lat - long ) , il menù tools , per visualizzare i tools barra comandi, place, layers , measure ( per misurare una distanza tra 2 punti o su una poligonale) , ed il tools GPS , per interfacciarsi con GPS Garmin o Magellan .

Un ulteriore elenco di comandi con funzioni di alto livelli di interfaccia è invece disponibile nel menu’ add. Con i comandi di questo menù è possibile poter visualizzare sulle mappe di Google Earth varie tipologie di oggetti.
I comandi del menù permettono di operare con uno dei seguenti elementi :

Placemark per segnare un punto , selezionabile per tipologia di stili in un legenda , per dimensione o georeferenziarlo , inserendo le coordinate geografiche se queste sono note. E’ altresì possibile associare note informative e link a siti web;

Path (1) con la possibilità di poter tracciare linee di colore, spessore e valori di trasparenza a scelta ;

Poligon (1) per poter disegnare un poligono di cui può essere selezionato il tipo di colore ed il valore di trasparenza ;

Image overlay : si tratta dell’ importante funzionalità per poter importare file immagini nei formati jpg, bmp, tif, tga, png, jpeg, gif, tiff, ( foto satellitari di dettaglio, immagini raster cartografiche da scanner ecc. ) e poterle sovrapporre alle mappe di Google Earth anche tramite opportune comandi (Vedi anche oltre il paragrafo “ Il comando Image Overlay “)

(1) . funzionalità disponibili in CARTESPLORA con Google Earth Plus

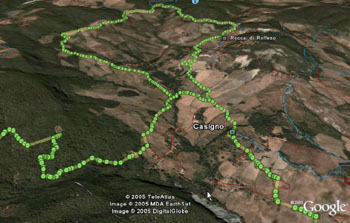

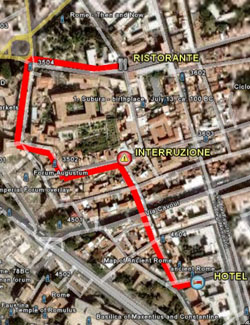

Il tracciato di un percorso realizzatocon il comando Path	La copertura di zone con colori differenti e livelli di trasparenza variabili realizzato con il comando Poligon

Dallo stesso menù add è possibile selezionare il comando Folder con questo comando si possono così creare cartelle e sottocartelle in cui possono essere inseriti indifferentemente ed in modo eterogeneo gli elementi sopraccitati.

Gli elementi , placemark , path o poligon, sia singolarmente che raggruppati in in un folder possono essere salvati nel file proprietario *.kmz e *. kml , ed essere così archiviati , scambiati via fra utenti via e-mail o essere disponibili a richiesta in download in CARTESPLORA .

Quando vengono caricati in Google Earth i file kmz , kml vengono visualizzati in legenda nel tool - legenda Places : inizialmente i file sono inseriti nella sottocartella Temporary Places è possibile in secondo tempo inserire questi file nella sottocartella My Places e in questa directory vengono sempre visualizzati sino a quando gli stessi file non vengono cancellati.

Il file kmz viene caricato inizialmente
nella directory Temporary Place

Lo stesso file kmz puo essere salvato nella
directory My place

LA VISUALIZZAZIONE 3D

        Per attivare la VISUALIZZAZIONE 3d è sufficiente muovere verso il basso il cursore spostamento verticale sito nella barra dei comandi.
        Per visualizzare invece il modello tridimensionale della superfice terrestre è invece necessario
attivare nel tools – layers l’ opzione terrain : si attiva cosi una strato di dati relativo al modello locale 3D della superficie.
        All’ interno del tool layers è possibile visualizzare le tracce delle strade ( individuate con diversi colori a seconda dell’ importanza ) selezionando l’ opzione road .

I layer roads e terrain sono comunque selezionabili anche nella barra comandi:

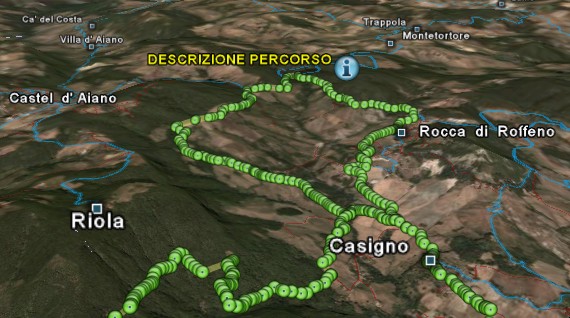

Un percorso in visualizzazione 3D

IL COMANDO IMAGE OVERLAY

E’ possibile per chiunque effettuare una importante operazione di sovrapposizione di immagini sulle mappe di Google Earth ( immagini foto satellitari, stralci di cartografia ecc nei formati ipg, bmp, tif, tga, png, jpeg, gif, tiff, ) .
All ’ interno del programma , nel menu add , è possibile attivare il comando Image Overlay : il comando quando attivato genera l’ apertura di una finestra di interfaccia che permette l’importazione del file immagine disponibili in uno dei formati sopra specificati.
E’ importante inoltre , quando si carica l’immagine cartografica , attivare preventivamente un livello di zoom della mappa di Google Earth confrontabile con la copertura geografica dell’ immagine che si andrà a sovrapporre (fattore di scala simile).

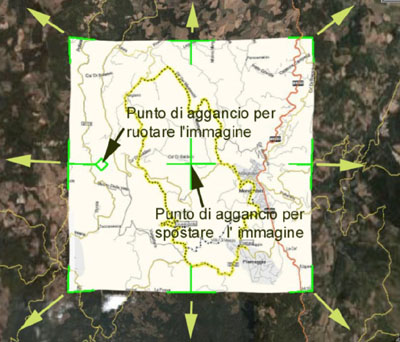

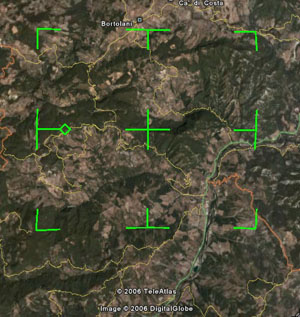

La cornice di adattamento del file immagine che si attiva con il comando Image Overlay

Esiste poi la possibilità di sovrapporre la cartina alle mappe con la possibilita’ di spostare , ruotare e stirare la mappa stessa selezionando i punti della cornice di sovrapposizione che il comando Image Overlay genera

punti della finestra ove è possibile modificare dimensioni e posizione dell’immagine

Terminata l’operazione si può salvare l’immagine nel formato kmz di Google Earth .
Il file kmz contiene quindi anche l’immmagine , che si è andati a sovrapporre alle mappe di Google Earth .
Tutte le volte che si utilizza questo tipo di file compare nella legenda il simbolo di Image Overlay ; inoltre nel pannello legenda appare anche un cursore permette di poter applicare valori differenti di trasparenza all’immagine

Agendo sul cursore è possibile variare il livello di trasparenza della immagine rispetto alle mappe satellitari di Google Earth dal livello 0 ( totale trasparenza) a 100 ( totale copertura dell’ immagine overlay ) .

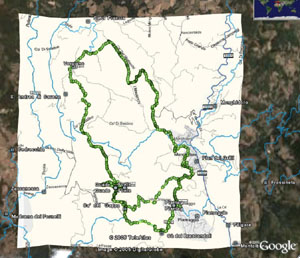

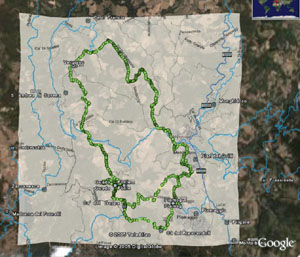

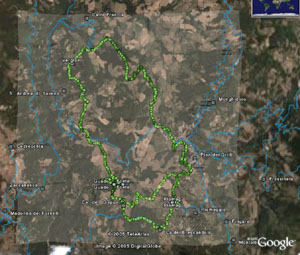

Sotto sono rappresentati 4 diversi livelli di trasparenza della stessa immagine:

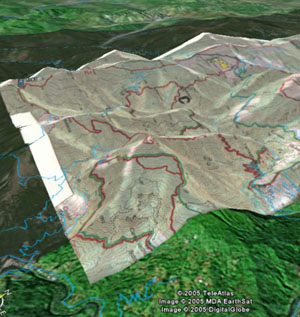

Il comando immane overlay con una cartina topografica adattata viene quindi a deformarsi sul modello tridimensionale delle mappe di Google Earth attivando il comando innalzamento verticale 3d (barra tilt ad in su e tilt ad in basso) del menu’ comandi .

I FILE KMZ CATEGORIE PERCORSI SCARICABILI CON CARTAESPLORA

Il file kmz nelle categorie percorsi , è scaricabile nell’area download della cartella operativa. Unitamente al file kmz è possibile effettuare il download della traccia del percorso nel formati proprietari quali possono essere ad esempio i file * .axe (Autoroute) , *. plt (Oziexplorer ) , *.mps (Mapsource). E’ comunque possibile richiedere altri formati gps in download

La visualizzazione di un file kmz della categoria percorsi di
Cartesplora

Il file kmz della categoria percorso contiene :

1) Un placemark cioè un punto , . la cui localizzazione è generica , denominato “ Descrizione percorso” , che aperto visualizza un link ad una pagina , contenente una descrizione del percorso, l’ altimetria e una cartina del tracciato .

file kmz di un percorso aperto con Google Earth

2) Una cartella località , apribile con un doppio click , contenente un elenco di alcune località pr ossime al percorso.Queste cartelle possono risultare suddivise in sottocartelle con il nome dei comuni amministrativi , nel cui ambito territoriale si trovano le località stesse .

4 ) Una cartella waypoint , dove sono elencati waypoint , rilevati lungo il percorso . Questi punti vengono ripresi nel testo della descrizione percorso
Non è per il momento disponibile in download nell’ “area download“ di Cartesplora il file dei waypoint . (1)

5) Una cartella track , che contiene il tracciato del percorso. Questa cartella a sua volta può contenere sottocartelle di singoli tracciati che insieme vanno a comporre l’intero percorso .
Il singolo tracciato è poi composto una cartella punti . Sono punti traccia gps rilevati al momento del rilevamento del percorso . E’ presente anche una cartella “path”: sono linee di raccordo dei punti traccia gps . Le path sono utili per individuare il tracciato ad elevati livelli di zoom quando i singoli punti traccia diventano radi e può diventare difficile seguire visivamente il percorso.

(1) n.b. Non tutti i file kmz della categoria percorsi dispongono di una cartella waypoint

Per alcuni percorsi è inoltre presente l’ immagine come “overlay” , cioè una immagine ( file jpg ) della cartina del percorso così come visibile nella pagina descrizione sovrapposta alla superficie immagini di superficie di Google Earth .

Per chiunque è comunque possibile modificare gli elementi placemark , punti e tracce: cliccando sugli stessi con il tasto destro del mouse compare un menù a tendina con una serie di voci fra cui edit : scegliendo questa opzione si genera l’apertura di una finestra di controllo di valori che è possibile modificare e successivamente salvare .

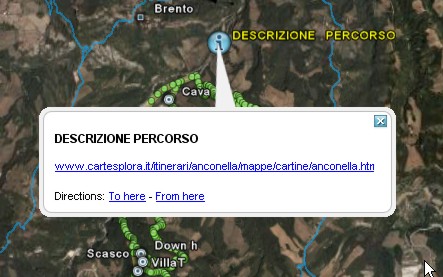

cliccando sul placemark descrizione percorso compare un link
ad una pagina html di descrizione del percorso

apertura della cartella località

apertura della cartella track

L’INTERFACCIA CON IL PROGRAMMA

    E’ possibile restituire e georeferenziazione nel formato proprietario del programma Google Earth Plus tracce , punti da gps, (1) punti di interesse ( file POI - programma Tom Tom per palmari) , o file di punti di coordinate note in file di testo (formati disponibili *txt, *cvs) ;

   L’ utente può quindi chiedere di attivare una cartella in modalità pubblica o riservata all’ interno della quale potranno essere disponibili in download i file *.kmz, *.kml proprietari ottenute con l’importazione di dati e georeferenziate sulle mappe .

    Nel caso di visualizzazione di tracciati e percorsi con Google Earth è inoltre possibile chiedere la visualizzazione di località o frazioni prossime al percorso , come anche e’ possibile visualizzare immagini cartografiche importate dall’ utente e sovrapposte ( quindi georeferenziate) alle mappe d Google Earth ( funzione IMAGE OVERLAY) .

     Per ogni punto georiferito è inoltre possibile attivare un link ad una pagina con immagini, testo descrittivo o stralci di cartografia tecnica di dettaglio .

(1) I formati GPS disponibili sono elencati alle pagine - Specifiche tecniche - del paragrafo “ I servizi di interfaccia con i gps palmari ”
